FLY010G语音OTP芯片

中文数据手册 V1.1

一、概述

   FLY010G是由深圳市方凌宇科技有限公司推出的一款低秒数语音OTP芯片。编程简单，性能稳定，内部集成时钟振荡器，无需外接振荡电阻，外围电路只需正负极接一个104电容。支持PWM或DAC两种音频输出格式。生产周期短，无起订量的限制，非常适合小批量低成本的产品。

二、产品特点

1、在6KHz采样率中，语音长度可达10秒

2、最大可存放700个语音文件

3、最大可分为63段语音内容

4、可编程一次性烧录语音OTP

5、触发方式：按键触发控制模式和MCU串行控制模式

6、I/O口数量：1个输入口，3个输入输出口

7、音频输出方式：PWM或DAC

8、支持BUSY 状态输出功能；

9、内部集成时钟振荡器

10、工作温度：0-70℃

11、工作电压：2.4V--3.6V

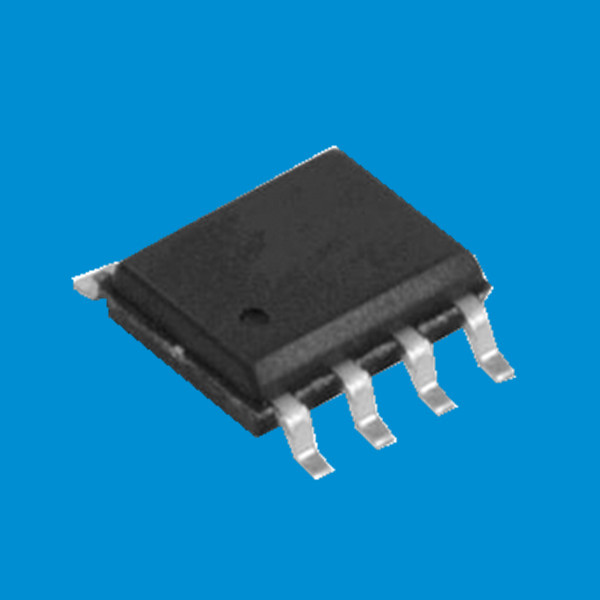

12、封装形式：SOP8和DIP8

二、产品应用范围

医疗保健：电子血压计，数码理疗仪，按摩椅，治疗仪等

美容美发：卷发机，烫发机，烘发机，直发机，美容按摩器等

安防报警：智能电子锁，防盗报警器，迎宾器，家庭防盗主机等

汽车电子：倒车雷达，倒车请注意，左转弯，右转弯，公交报站器等

玩具礼品：毛绒玩具，音乐贺卡，圣诞礼品，有声挂图，有声玩具等

提示产品：评价器，呼叫器，叫号器，空气净化器，收费站，停车场，

  ATM取款机，指纹考勤机，电动车充电器，语音提示器等

三、FLY010G芯片管脚描述

FLY010G语音芯片引脚说明：

四、FLY010G语音芯片电路图：

五、直流电气特性：

六、控制模式：

（一）按键触发控制模式

1、EUR：触发按键开始播放音乐，在播放的过程中，再触发一次按键，重新播放一遍音乐。

2、EUI：触发按键开始播放音乐，在播放的过程中，再触发一次按键无效，必须等音乐播放完之后再次触发按键才有效。

3、LUR：长按循环播放，松开按键播放完当前段语音后停止播放，播放的过程中可以被其他按键打断。

4、LUI：长按循环播放，松开按键播放完当前段语音后停止播放，播放的过程中不可以被其他按键打断。

5、EHR：长按响一遍停止播放，在播放的过程中，松开按键立即停止播放，可以被其他按键打断。

6、EHI：长按响一遍停止播放，在播放的过程中，松开按键立即停止播放，不可以被其他按键打断。

7、LHR：长按循环播放，松开按键立即停止播放，可以被其他按键打断。

8、LHI：长按循环播放，松开按键立即停止播放，不可以被其他按键打断。

（二）MCU串行控制模式

假设语音IC中共有10段声音，若想让IC响第3段声音,则：

(1)先发一个脉冲给TG2,让语音IC复位。

(2)再发三个脉冲给TG1。

语音IC即播放第三段声音，其他以此类推。

注：PWM和DAC输出的时间稍微不同，如下图所示已用红色字体标出。

脉冲的宽度及占空比如图所示：
